一：電線電纜拉力試驗機   概述

        電線電纜拉力試驗機適用于各種材料的拉伸、彎曲、壓縮、剝離、撕裂等力學性能測試的高精度，多用途的材料試驗機，能準確測定各種材料在以上試驗狀態下的物理性能數據，數字處理準確，本機是計算機控制式測試儀器。

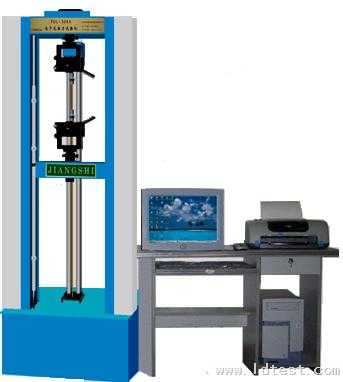

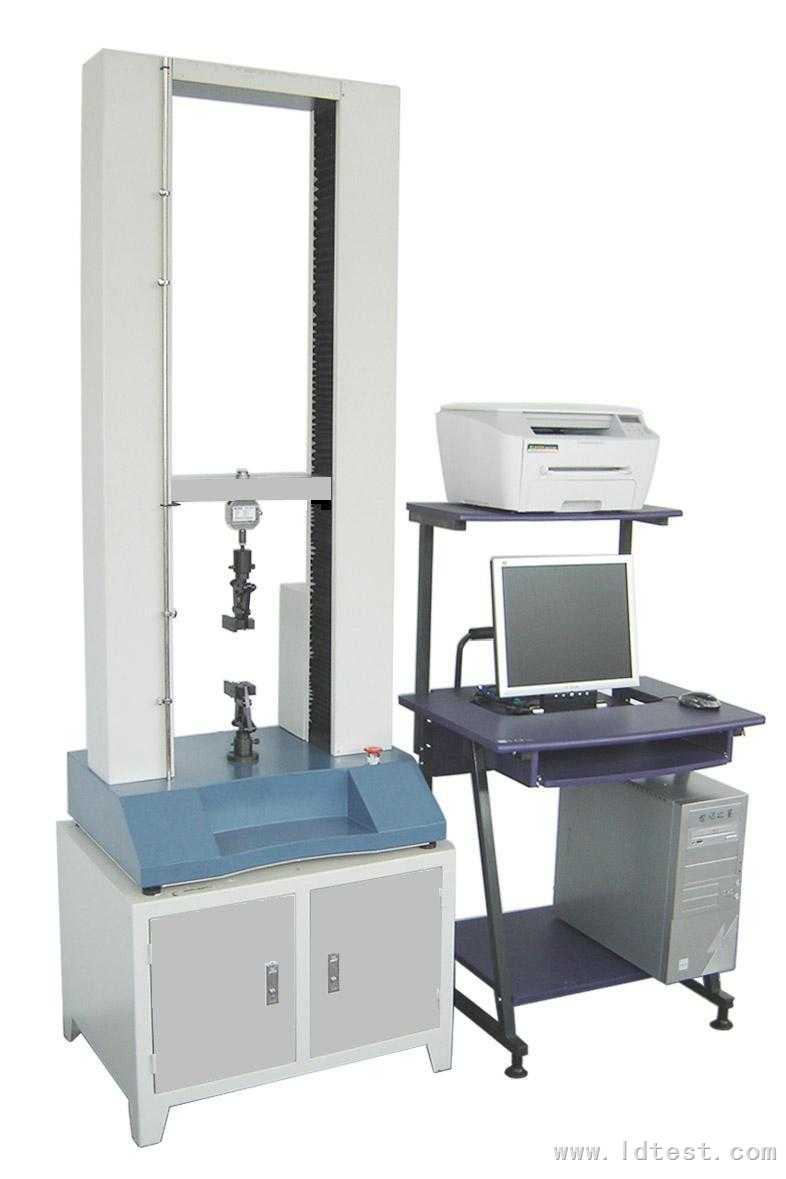

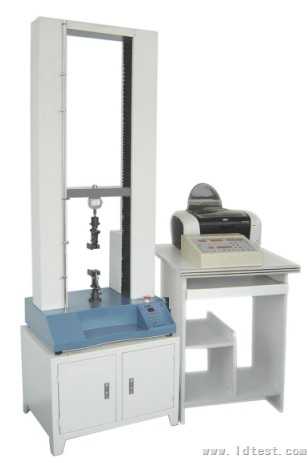

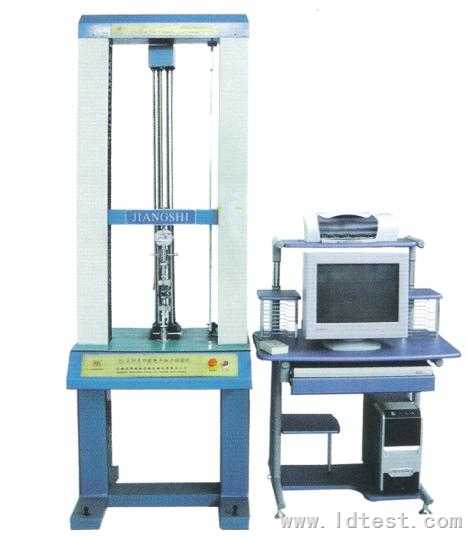

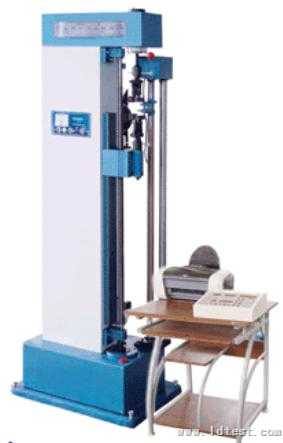

        電線電纜拉力試驗機為龍門式結構，日本松下交流伺服驅動，滾珠絲桿傳動，進口高精度傳感器，在試驗過程中動態顯示負荷值，變形值，試臺速度和應力應變曲線，設有負載報警和限位保護系統，并根據試驗的要求，進行數據處理，計算機保存試驗數據，由打印機打印出試驗結果(力值變化曲線及其數據分析結果)。 其特點是技術，自動化程度高，測量精度高。

二：電線電纜拉力試驗機   主機規格

A.采用高精度美國產進口傳感器:0-5000N    測力精度控制在±0.3 %以內。

B.容量分段:全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100 采用高精度24 bits A/D，取樣頻率200Hz 全程力量大解析度 1/1000,00
C.動力系統:日本松下交流伺服電機+松下交流驅動器＋滾珠絲桿+同步帶輪。 D.控制系統: 采用Pulse Command控制方式使控制更 速度控制范圍0.001~500mm/min。 中聯板調整具有快速粗調與慢速微調功能。 測試后自動回歸原點、自動儲存。
E.數據傳輸方式：RS232傳輸
F.顯示方式:UTM107+WIN-XP測試軟件計算機屏幕顯示。
G.簡潔的全程一檔與精密全程七檔力量線性雙校正系統。
H.豪華測試界面軟件可實現定速度、定位移、定荷重(可設定保持時間)、定荷重
增率、定應力增率、定應變增率等控制模式加上多階控制模式可滿足不同的測試要求。
I.測試空間:測試寬度約350 mm(標準規格)
聯板行走空間950 mm(不含夾具)(標準規格)
J.全程位移: 編碼器2500 P/R，提升4倍精度 采用LINE DRIVE編碼器抗干擾能力極強 位移解析0.001mm。
小變形：金屬引伸計，解析 0.001mm(需選購)
K.安全裝置:過載緊急停機裝置、上下行程限定裝置、 漏電自動斷電系統、自動斷點停機功能。

三.電線電纜拉力試驗機      軟件功能介紹:

A. 測試標準模塊化功能:提供使用者設定所需應用的測試 標準設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
B. 試品資料:提供使用者設定所有試品數據，一次輸入 數據重復使用。并可自行增修公式以提高測試數據性。契合性。
C. 雙報表編輯:完全開放式使用者編輯報表，供測試者選擇 自己喜好的報表格式(測試程序新增內建EXCEL報表 編輯功能擴展了以往單一報表的格局)
D. 各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，變形單位mm、cm、inch。
E. 圖形曲線尺度自動佳化Auto Scale，可使圖形以 佳尺度顯示。并可于測試中實時圖形動態切換。具 有荷重-位移、荷重-時間、位移-時間、應力-應變 荷重-2點延伸圖，以及多曲線對比。
F．測試結果可以EXCEL格式的數據形式輸出。
G．測試結束可自動存檔、手動存檔，測試完畢自動求算大力量、上、下屈服強度、滯后環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、任意點定負荷延伸、彈性模量、延伸率、剝離區間大值、小值、平均值、凈能量、折返能量、能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。 數據備份：測試數據可保存在任意硬盤分區。
H．多種語言隨機切換：簡體中文、繁體中文、英文。
I．軟件具有歷史測試數據演示功能。

四：電線電纜拉力試驗機   主要技術指標

A．荷重元：100N-5000N區間選配
B．力量解析度：1/100000
C．力量準確度：≤0.3％
D．力量放大倍數：7段自動切換
E．位移解析度：1/1000
F．位移準確度：≤0.5％
G．金屬引伸計解析度：1/1000(選配)
H．金屬引伸計準確度：≤0.5％
I．大變形引伸計準確度：±.05%
J．速度范圍：0.001－500mm/min(特殊測試速度亦可依客戶需求定制)
K．行走空間：950mm(不含夾持器、特殊測試空間亦可依客戶需求定制)
L．測試寬度：350mm(特殊測試寬度亦可依客戶需求定制)
M．使用電源:∮220V 50HZ。
N．功率：約600W
O. 機臺尺寸:約720×650×2000 mm長×寬×高。
P. 機臺重量:約280 kg。

五：電線電纜拉力試驗機   附件

A. 一年保固書及中文操作說明書各一份。
B. 隨機贈送標準拉力夾具一組           (其他夾具選購)。

C. 拉力機測試軟件一份。

D. 電腦一套(19寸液晶) 彩色打印機一臺
