圖像尺寸測量儀EHG-100二維尺寸快速批量測量：適用平面及回轉體工件，產品量程覆蓋20-200mm，滿足不同規格類型產品測量；智能識別被測產品并自動調用檢測檔案，無需人工搜索選擇，快速切換產品；測量數據可實時SPC統計分析，并以Excel、PDF 、Word、圖片等格式保存；

臥式一鍵圖像尺寸測量儀技術參數：

型號：EHG-100

測量范圍：100×80

測量精度（μm）：±4

重復精度（μm）：±2

景深：10-15

光學系統：1000萬像素CCD；雙遠心工業鏡頭； 遠心平行背光源、LED環形正面光源

軟件：專機快速閃測Easson軟件

接口：GigE ×1（雙視野型號×2），RS 232 ×1，及其他可擴展接口

電源：AC 220V，50Hz

工作環境：溫度15-25℃；濕度30%-80%；振動<0.002g, 15Hz

 簡便高效：大視野高景深成像，無需定位工件及夾具，單次測量周期為1-2s，效率是傳統設備的數十倍；只需設置匹配特征、規劃測量項目兩個準備步驟，即可實現多產品、多尺寸批量測量；避免了傳統影像測量儀繁雜的操作流程，生手經短時間培訓即可熟練操作。

  產權：本產品具知識產權，成像組件均采用高性能進口產品，圖像處理算法技術完全開發，為用戶提供更好的選擇、更快速及時的技術服務，且避免了盜版等法律風險。

適用性廣：固定視野型具有立式、臥式兩大系列，適用平面及回轉體工件，產品量程覆蓋20-200mm，滿足不同規格類型產品測量；同時具備運動平臺式型號，結合光柵示數的運動平臺進一步擴充測量范圍；軟硬件接口豐富，可集成各類測量傳感器、自動化機構及數字化管理軟件，組成自動化智能化系統。

柔性智能：點、線、圓等測量元素的智能組合，可靈活調用修改，減少規劃工作量；測量數據可實時SPC統計分析，并以Excel、PDF 、Word、圖片等格式保存；可智能識別被測產品并自動調用檢測檔案，無需人工搜索選擇，快速切換產品；特定要素測量工具可定制，CAD交互、輪廓比對等功能可定制。

 圖像加速處理：由于一鍵式圖像尺寸測量儀測量精度高、速度快，所用的各種算法時間復雜度高，數據量大，算法中存在大量的細粒度計算，對系統處理速度要求極高，常規的單核處理方式顯然無法滿足其應用需求。因此，我們的技術團隊開發了基于多核、多CPU、GPU（Graphics Processing Unit，圖形處理器）加速等方式的圖像加速處理算法，利用并行式處理，結合GPU的通用計算來加速圖像處理計算中的輪廓匹配、亞像素精度幾何測量算法等，在保證測量精度的前提下，提高系統運算速度。

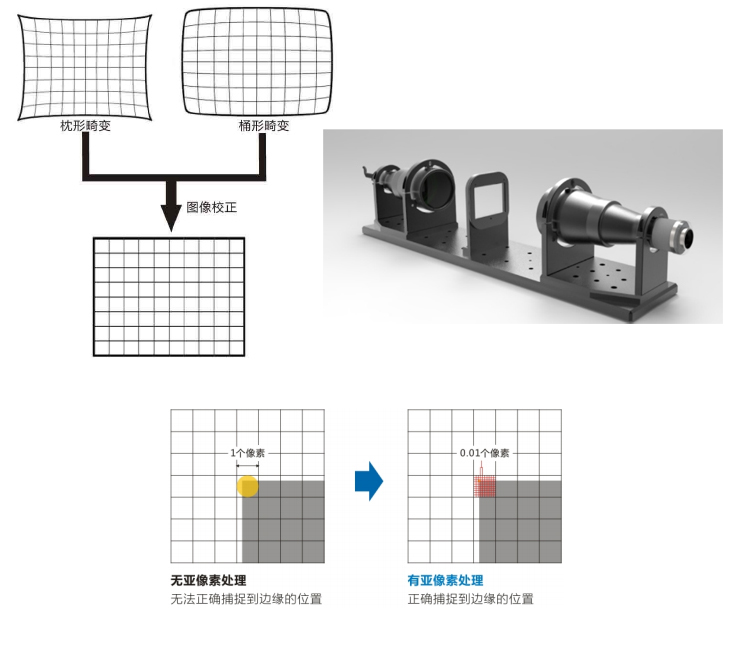

 *穩定快速：雙遠心光路結合圖像畸變校正、亞像素?cái)?shù)值處理算法，實現高精度、高穩定性尺寸測量；精密電動平臺配合可快速更換及實時調節的正面照明系統，滿足用戶對復雜表面尺寸的準確測量。
