100t汽車衡數字式更安全

平庸的人改變結果，*的人改變?cè)颍?*的人改變思維。

上海貴虎實業 業務：趙青梅

------------------------------------------------------------------------------------------------------------------------------------------------------------------

汽車衡報價單SCS-100t（ 3.5*20M/4節）全電子汽車衡一臺配置清單

稱重儀表：上海耀華Ds8P數字儀表

橋式傳感器：中航數字30T傳感器

接線盒：耀華AJB不銹鋼防水接線盒

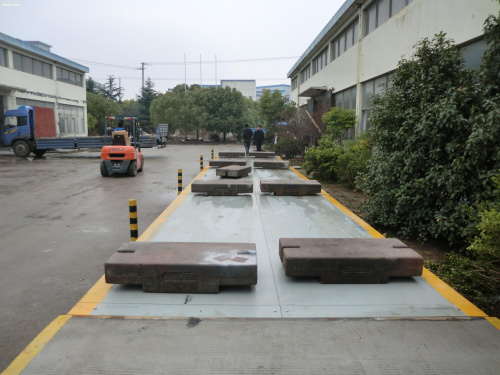

秤臺：3.5*20米（面板12mm，有公差）

信號線：屏蔽線

不銹鋼球：傳感器鋼球

說明書，保修卡

U型梁：7條U型加固梁

端板：端板14mm接頭加固

一．汽車衡規格及主要技術參數

汽車衡型號:SCS-100--T

秤臺臺面尺寸：3.5*20米 分度值：千克（0~60噸）;50千克（60~100噸）可切換

分度數： 1/5000

秤臺單元數：4個

傳感器個數：10個   單只秤量：橋式30T傳感器

傳感器形式： 橋式

稱重儀表型號：Ds8P

度等級：LMLⅢ 安全過載：150% 穩定時間：5秒

工作環境溫度：-30℃--+70℃

電源條件：220VAC（-15%--+10%）   50HZ±2%

秤體（標配）

秤臺加工工藝說明

引進大型“數控折彎?rùn)C(jī)”、“數控剪板機”、“數控激光切割機”等設備，秤體承載主梁由設備折彎成U型。與原采用槽鋼相比，有如下特點：

主梁高度320MM，面板厚度12MM，7條U型梁，抗彎強度可提高50%；

連續焊接，使秤臺內腔全密封，不易生銹；

秤臺采用U型主梁，有效解決秤臺彎曲引起的計量誤差；

U型鋼結構秤臺經過大型疲勞試驗機滿負荷加、卸載實驗，秤臺無變形；

秤臺堅固，汽車衡精度達1/8000；

采用*的CAD（計算機設計），CAT（計算機測量）技術，設計的秤臺受力點更加合理；

U型鋼結構秤體是目前為止國內*合理的電子汽車衡秤體結構；U形鋼承載主梁按長度下料無接頭，比普通鋼主梁有接頭焊接強度強，U形鋼支撐秤臺面間距比普通鋼小1/2，與汽車輪胎寬度接近，秤臺受力性能好。

（8）引進GRACC噴涂，鋼板前期采用箱式噴砂機進行除銹處理，解決臺面腐蝕問題。

（9）采用二氧化碳保護焊，提高鋼結構焊接質量。

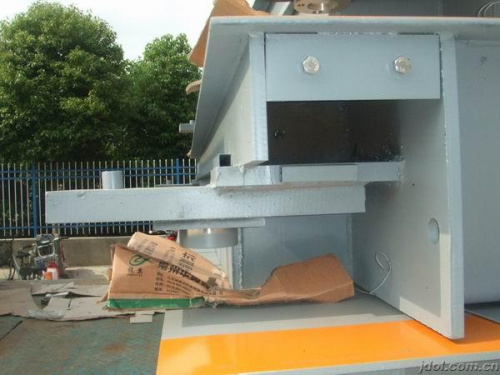

三．橋式傳感器（采用橋式）

四：稱重顯示器（標配）

型號：耀華Ds8P帶打印儀表

1.數字部分

       輸入信號范圍：0-30MV

2.傳輸距離：RS232輸出，約50M

               可配RS422輸出，約1000M。

3．?dāng)?shù)據貯存：可貯存1500個車號和皮重、201貨號、1501組重量記錄，斷電時數據保護大于5000小時。

4．使用環境

電源：AC187-242V；49Hz-51Hz

使用溫度：-15—40℃

使用濕度：≤85%RH

保險絲：200MA

防水接線盒（標配）

1．不銹鋼外殼，密封接頭，耐用，密封性好；

2．采用高精度、低漂移電阻和電位器，保證系統工作的精度和穩定性；

3．傳感器邊線和信號電纜邊配用接線端子，保證連接可靠接線焊接點旁注有代碼標識，方便用戶接線。

供貨明細及其他見訂貨合同

交貨時間、地點、工期

1.交貨時間：基礎施工完畢7天左右；

2.工期：基施工7-10天左右，第15天開始結構安裝，1日內完成 ；

3.交貨地點：雙方協商，地點。

售后服務：秤體整秤質保為一年，質保期內因產品質量原因造成問題免費上門維修，人為損壞不在質保范圍內，質保期過后，有問題本廠提供24小時服務，收取相應的服務費，如有配件損壞需要另外收取配件費。
