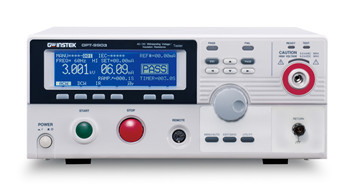

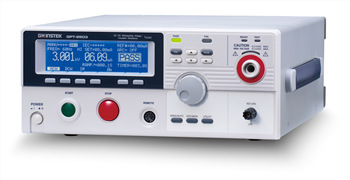

臺灣固緯GPT-9800系列安規測試儀 GPT-9801交流耐壓測試儀
※ 200VA測試容量
Reliable, Safe, Practical
固緯電子推出新一系列兼具高穩定性測試、安全考慮及全新外觀的安規測試器 - GPT-9800 系列，來符合如IEC、EN、UL、CSA、GB、JIS …等安全法規對各種電子/電器產品或部件在測試上的要求。
GPT-9800系列安規測試器共計有4個型號：GPT-9804是4合一機種，具有交/直流耐壓測試、絕緣電阻測試及交流接地阻抗測試功能、GPT-9803提供交/直流耐壓測試及絕緣電阻測試功能、GPT-9802具有交流及直流耐壓測試功能，而GPT-9801則僅提供交流耐壓測試功能。全系列機型提供交流200VA輸出容量，并使用高效率的PWM放大器，有效避免因輸入電源電壓變動或波形變形的影響，以確保交流耐壓測試時對待測物提供穩定之高壓輸出
GPT-9801 主要技術參數
交流耐壓測試
輸出電壓范圍
0.100kV~ 5.000kV ac
輸出電壓調整分辨率
2V/步進
輸出電壓準確度
± (1%設定值+ 5V)未加負載
*額定負載
200 VA (5kV/40mA)
*額定電流
40mA (0.5kV< V ≦5kV)
10mA (0.1kV≦ V ≦0.5kV)
輸出波形
正弦波
輸出電壓頻率
50 Hz / 60 Hz 可選擇
電壓變動率
± (1%讀值+ 5V)*額定負載→未加負載
電壓表準確度
± (1%讀值+ 5V)
電流量測范圍
0.001mA~40.0mA
電流量測分辨率 1
0.001mA / 0.01mA / 0.1mA
電流量測準確度
±(1.5%讀值+ 30uA)
上/下限判定功能
Yes
ARC偵測
Yes
上升時間(RAMP)
0.1s~999.9s
測試時間(TIMER) 2
OFF, 0.5s~999.9s
GND
RETURN/GUARD
直流耐壓測試 (GPT-9804/9803/9802)
輸出電壓范圍
0.100kV~ 6.000kV dc
輸出電壓調整分辨率
2V/步進
輸出電壓準確度
± (1%設定值+ 5V)未加負載
*額定負載
50W (5kV/10mA)
*額定電流
10mA (0.5kV< V ≦6kV)
2mA (0.1kV≦ V ≦0.5kV)
電壓變動率
± (1%讀值+ 5V)*額定負載→未加負載
電壓表準確度
± (1%讀值+ 5V)
電流量測范圍
0.001mA~ 10.0mA
電流量測分辨率 1
0.001mA / 0.01mA / 0.1mA
電流量測準確度
±(1.5%讀值+ 30uA)
上/下限判定功能
Yes
ARC 偵測
Yes
上升時間(RAMP)
0.1s~999.9s
測試時間(TIMER) 2
OFF, 0.5s~999.9s
GND
RETURN/GUARD
絕緣電阻測試 (GPT-9804/9803)
輸出電壓范圍
50V~1000V dc
輸出電壓調整分辨率
50V/步進
輸出電壓準確度
±(1%設定值+5V)
電阻量測范圍
1MW~ 9500MW
測試電壓
50V≦ V <500V
1~50MΩ：±(5%讀值 + 1 MΩ)
51~2000MΩ：±(10%讀值 + 1 MΩ)
500V≦ V ≦1000V
1~500MΩ：±(5%讀值 + 1 MΩ)
501~9500MΩ：±(10%讀值 + 1 MΩ)
上/下限判定功能
Yes
上升時間(RAMP)
0.1s~999.9s
測試時間(TIMER)
1s~999.9s
GND
GUARD (fixed)
接地阻抗測試 (GPT-9804)
輸出電流范圍
03.00A~30.00A ac
輸出電流調整分辨率
0.01A
輸出電流準確度
3A≦ I ≦8A:±(1%讀值+ 0.2A)
8A< I ≦30A:±(1%讀值+ 0.05A)
測試電壓
6Vac *(開路電壓)
測試電壓頻率
50Hz/60Hz可選擇
電阻量測范圍
10.0mW~ 650.0mW
電阻量測分辨率
0.1mW
電阻量測準確度
±(1%讀值+ 2 mW)
上/下限判定功能
Yes
測試時間(TIMER)
0.5s~999.9s
測試方式
四線式量測
GND
GUARD (fixed)
記憶組
單步驟記憶
MANU：100組
自動測試記憶
AUTO：100 組, 每組*多16個manu
界面
RS-232C
標準
USB
標準
GPIB
選購
Remote terminal (Front)
標準
Signal I/O
標準
顯示屏
240 x 64 點陣式(藍色) LCD
使用電源
AC 100V/120V/220V/230V±10%, 50/60Hz
尺寸及重量
330(寬) x 150(高) x 460(深) mm
約15kg max. for GPT-9803/9802/9801
約19kg max. for GPT-9804
GPT-9804 200VA 交流耐壓/直流耐壓/絕緣電阻/接地阻抗 安規測試器
GPT-9802 200VA 交流耐壓/直流耐壓 安規測試器
GPT-9801 200VA 交流耐壓測試器

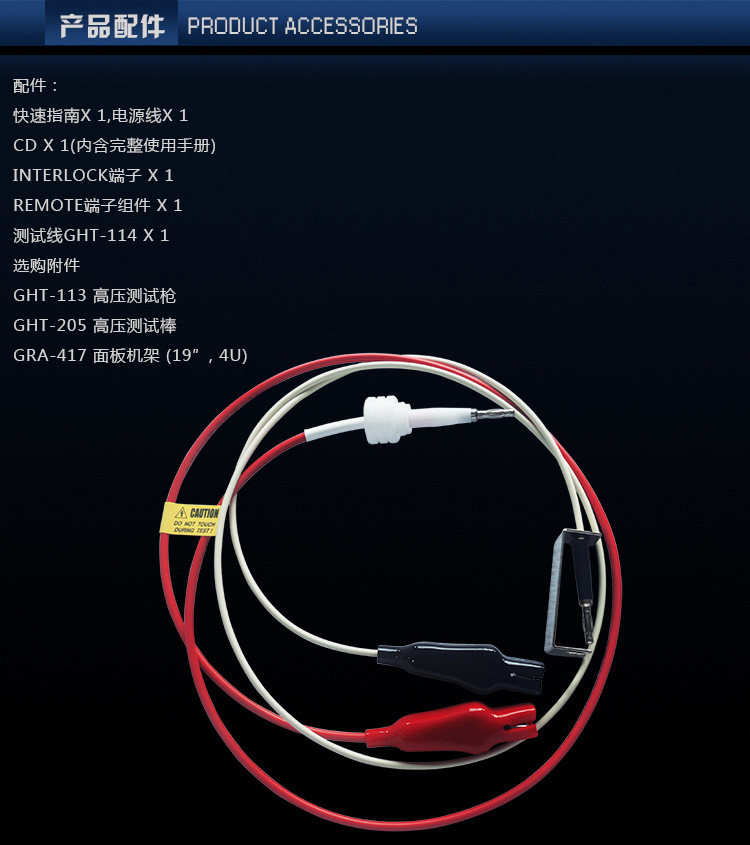

標準配件
快速指南x 1, 電源線x 1,

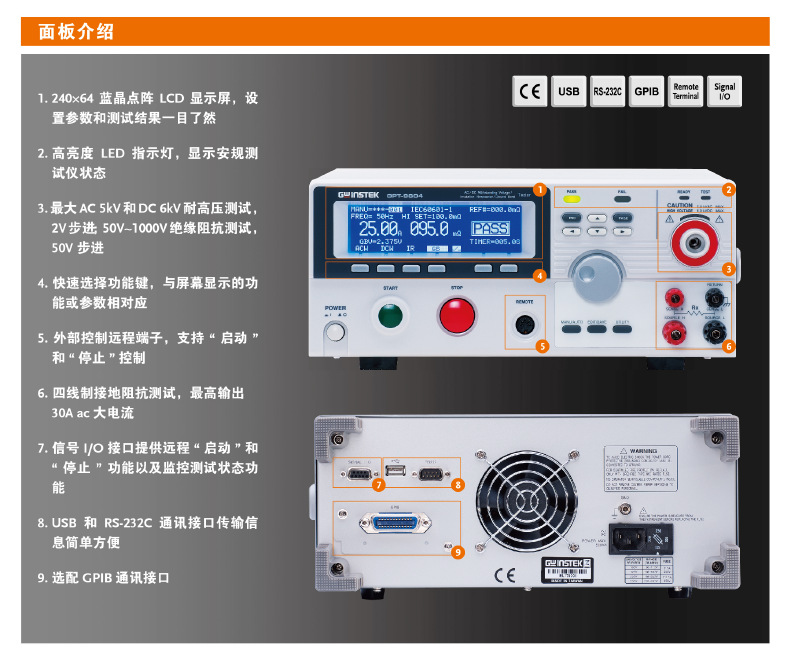

GPT-9801產品特點 交流耐壓測試

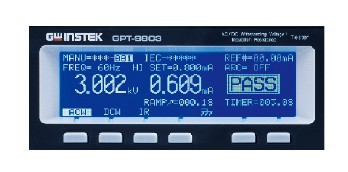

※ 大型(240x64)點矩陣式LCD
※ 手動/自動 測試模式
※ 具快速選擇功能鍵
※ 高亮度警示及狀態指示燈
※ 具Interlock功能
※ 零點輸出
※ 輸出電壓上升時間控制
※ True RMS電流量測
※ 高分辨率: 1uA(電流量測), 2V(電壓設定)
※ 使用PWM放大器, 確保測試效益及測試可靠性
※ 提供100組記憶, 以儲存測試條件, 且每個記憶組可獨立命名
※ 遙控端子座, 提供機器自前面板外接控制器
※ 界面 : RS-232C, USB device, Signal I/O及GPIB (選購)
GPT-9803 200VA 交流耐壓/直流耐壓/絕緣電阻 安規測試器
CD x 1(內含完整使用手冊)
Interlock端子 x 1
Remote端子組件 x 1
測試線GHT-114 x 1 for GPT-9903
測試線GHT-114 x 1, GTL-115 x 1 for GPT-9904
選購配備
Opt.1 GPIB卡
選購附件
GHT-113 高壓測試槍
GHT-205 高壓測試棒
GTL-232 RS232C通訊數據線, 9針對9針母座, 用于計算機聯機
GTL-247 USB通訊數據線, A-A型式, 約1.8公尺
GTL-248 GPIB通訊數據線, 約2公尺
GRA-402 面板機架 (19”, 4U)
