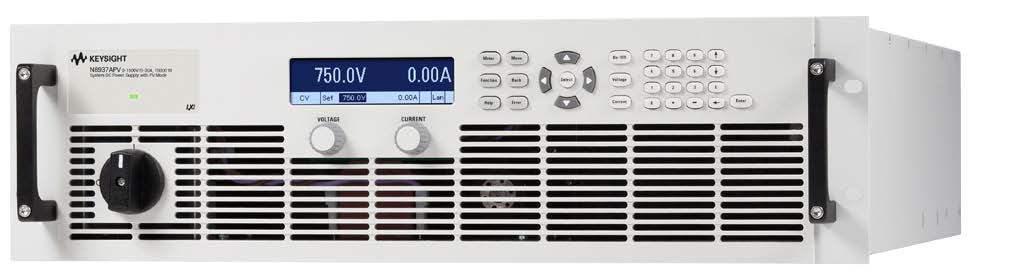

是德科技 N8957APV 光伏陣列仿真器1500VDC，15KW太陽能列陣電源
N8957APV 產品描述
Keysight N8957 光伏（PV）陣列仿真器可幫助您開發、驗證和優化逆變器*功率點跟蹤算法的性能。對他們來說，開發與驗證逆變器*功率點跟蹤（MPPT）算法的性能是頗具挑戰性的任務。因?yàn)?MPPT 算法十分復雜，它要求工程師依據一組全面的溫度和太陽輻射條件執行光線下測試，通常難度大、成本高、并且費時間。

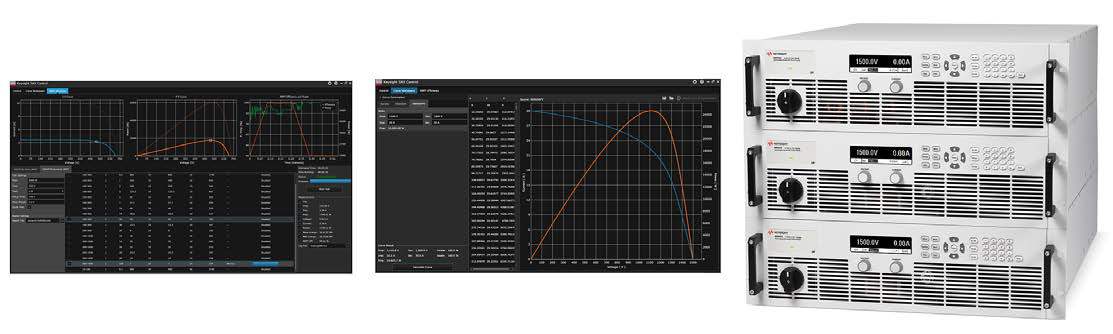

在設計實驗室中或在生產線上使用 Keysight N8957APV 光伏陣列仿真器，您可以仿真實際環境中的光伏陣列的輸出特征。N8957APV PV 陣列仿真器是自動量程調節、程控直流電源，可以快速仿真不同陣列在各種環境條件下的 I-V 曲線（溫度、太陽輻射、使用年限、信元技術等），能夠讓您快速、全面地測試太陽能逆變器。
N8957APV 主要特性與技術指標
自動范圍調節輸出，可完成需多部電源供應器才能辦到的任務
Keysight N8937/57APV PV數組仿真器比傳統的「矩形」輸出范圍電源供應器更為靈活，其自動范圍調整輸出特性能夠擴展功率曲線，因此用戶只需一個電源供應器就能獲得更多元的電壓和電流組合，就好比一臺能抵多臺「矩形輸出」的電源供應器。例如，1500 V、30 A、15 kW機型可在15 kW功率下輸出1500 V電壓和10 A電流，或是輸出500 V電壓和30 A電流。如果是「矩形」功率輸出，其規格為1500 V、10 A、15 kW。如果將輸出電壓調整為500 V，則只能輸出5 kW的功率，而非自動范圍調整特性所支持的15 kW功率輸出。圖4和5顯示了此范例的圖標。
N8957APV 主要技術參數
|
N8937APV / N8957APV |
|
|
額定直流輸出 |
|
|
電壓 |
1500 V |
|
電流 |
30 A |
|
功率 |
15 kW |
|
輸出電壓漣波和噪聲 |
|
|
CV p-p1 |
2400 mV |
|
CV rms2 |
400 mV |
|
負載效應（從 0% 到 * 滿載的變化） |
|
|
電壓 |
750 mV |
|
電流 |
53 mA / 45 mA |
|
程控準確度（23 ?0?8C ± 5 ?0?8C） |
|
|
電壓 |
≤ 1.5 V |
|
電流 |
≤ 60 mA |
|
量測準確度（23 ?0?8C ± 5 ?0?8C） |
|
|
電壓 |
≤ 1.5 V |
|
電流 |
≤ 60 mA |
|
負載瞬時恢復時間（負載從額定輸出電流的 10% 變成 90% 時，輸出電壓回復到額定輸出 的 1% 以內所需的時間） |
|
|
時間 |
≤ 1.5 ms |
|
輸出響應時間：從電壓偏移 10% 至 90% 或從 90% 至 10% 的時間 |
|
|
上調，滿載 1 |
≤ 30 ms |
|
下調，滿載 1 |
≤ 80 ms |
|
下調，無負載 |
≤ 10 s |
|
指令響應時間 |
|
|
< 25 ms |
|
|
遠程感測補償 |
|
|
電壓 / 負載導線 |
30 V |
|
過壓安全保護 |
|
|
范圍 |
0 - 1650 V |
|
電源效應（交流額定輸入的 ± 10%） |
|
|
電壓 |
300 mV |
|
電流 |
15 mA |
|
輸出電流漣波和噪聲 |
|
|
CC rms |
26 mA |
|
程控分辨率 |
|
|
電壓 |
61 mV |
|
電流 |
2 mA |
|
量測分辨率 |
|
|
電壓 |
61 mV |
|
電流 |
2 mA |
|
輸出端子絕緣 |
|
|
正極端子 |
+ 1500 V |
|
負極端子 |
± 1000 V |
|
噪音聲明（Acoustic noise declaration） |
|
|
閑置風扇轉速 |
56 dBA / 52 dBA |
|
*風扇轉速 |
79 dBA / 73 dBA |
|
N8937APV（208-VAC 輸入） |
|
|
輸入電壓（標稱值） |
208 VAC |
|
輸入范圍 |
Nominal（標稱值）± 10% |
|
頻率 |
45 - 65 Hz |
|
相位 |
三相 |
|
輸入電流 |
3 x 56 A |
|
涌入電流（Inrush current） |
97 A |
|
效率 |
91% |
|
N8957APV（400-VAC 輸入） |
|
|
輸入電壓（標稱值） |
400 VAC |
|
輸入范圍 |
Nominal（標稱值）± 10% |
|
頻率 |
45 - 65 Hz |
|
相位 |
三相 |
|
輸入電流 |
3 x 28 A |
|
涌入電流（Inrush current） |
49 A |
|
功率因子 |
> 0.99 |
|
效率 |
93% |
|
補充特性 |
|
|
模擬程控能力 |
|
|
輸入范圍 |
可選擇：0 V 至 5 V 或 0 V 至 10 V |
|
準確度 |
準確度規格 + 0.2% 額定值 |
|
輸入阻抗 |
150 kΩ |
|
參考： |
接地 |
|
溫度系數：（經過 30 分鐘暖機） |
|
|
電壓 |
50 PPM/?0?8C 額定輸出電壓 |
|
電流 |
50 PPM/?0?8C 額定輸出電流 |
|
不建議使用串聯方式運作 |
|
|
并聯運作 |
|
|
主從方式 |
是 |
|
可儲存狀態的*性內存 |
10 個內存位置 |
|
接口功能 |
|
|
GPIB、USB 2.0、10/100 LAN |
SCPI - 1993，IEEE 488.2 兼容型接口 |
|
LXI 相符性 |
符合 LXI Core 2011 標準 |
|
環境條件 |
|
|
環境 |
室內使用，安裝類別 II（AC 輸入），污染等級 2 |
|
操作溫度 |
0 ?0?8C 至 45 ?0?8C |
|
存放溫度 |
–20 ?0?8C 至 70?0?8C |
|
操作濕度 |
80% |
|
存放濕度 |
80% |
|
海拔高度 |
2000 公尺 |
|
內建網頁瀏覽器 |
需使用Internet Explorer 7+或Firefox 另外還需要Java插件和Java Runtime環境
|
|
符合的法規 |
|
|
EMC |
– 符合歐洲量測產品 EMC Directive 規范 – 符合澳洲標準，已取得 C-Tick 標章 – 符合加拿大 ICES-001 標準 |
N8957APV 訂購信息
|
型號 |
* 電壓（V） |
電流（A） @ *電壓 1 |
電壓（V） @ *電流 1 |
* 電流（A） |
* 功率（W） |
交流輸入 電壓（VAC） |
|
N8937APV |
1500 |
10.0 |
500.0 |
30 |
15000 |
208 |
|
N8957APV |
1500 |
10.0 |
500.0 |
30 |
15000 |
400 |
N8957APV-SAS控制軟件
|
SAS控制軟件 |
請至www.keysight.com/find/SasControlSoftware網站下載 |
|
DG8901A |
SAS Control Pro授權，可自動執行靜態和動態EN50530測試 |
