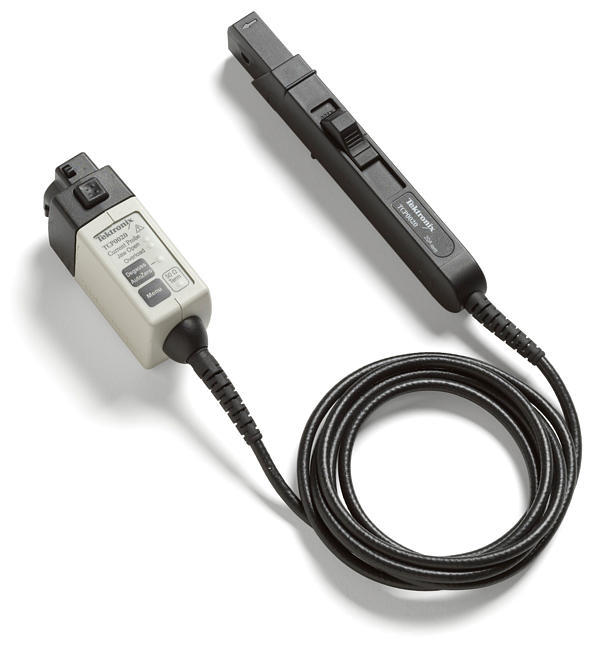

美國泰克 TCP0020 電流探頭 50MHz帶寬 20A

美國泰克電流探頭 選型表

型號	*電流	*小電流	帶寬	上升時間	報價
A621	2000 A峰值	100 mA	5 Hz - 50 kHz	-	US$ 833
A622	100 A峰值	50 mA	DC - 100 kHz	-	US$ 839
CT2	峰值：36 A；連續：2.5 A	1 mA	1.2 kHz - 200 MHz	500 ps	US$ 910
CT1	峰值：12 A；連續：450 mA	200 μA	25 kHz - 1 GHz	350 ps	US$ 925
CT6	峰值：6 A；連續：120 mA	200 μA	250 kHz - 2 GHz	200 ps	US$ 978
TCP305A	高電流靈敏度– DC：50 A RMS：35.4 A峰值：50 A低電流靈敏度– DC：25 A RMS：17.7 A峰值：50 A	5 mA	DC - 50 MHz	≤7 ns	US$ 1,950
P6021A	15 A峰值	1 mA	120 Hz - 60 MHz	5.8 ns	US$ 2,020
P6022	6 A峰值	1 mA	935 Hz - 120 MHz	2.9 ns	US$ 2,230
TCP312A	高電流靈敏度– DC：30 A RMS：21.2 A峰值：50 A低電流靈敏度– DC：5 A RMS：3.5 A峰值：50 A	1 mA	DC - 100 MHz	≤3.5 ns	US$ 2,280
TCP202A	15 A DC +峰值AC，50 A峰值脈沖	10 mA	50 MHz	≤7 ns	US$ 2,970
TCPA400	-	-	DC - 50 MHz	-	US$ 3,010
TCPA300	-	-	DC - 100 MHz	-	US$ 3,020
TCP2020	20 A RMS，100 A峰值脈沖	10 mA	50 MHz	≤7 ns	US$ 3,020
TCP0020	20 A RMS，100 A峰值脈沖	10 mA	50 MHz	≤7 ns	US$ 3,210
TCP303	高電流靈敏度– DC：150 A RMS：150 A峰值：500 A低電流靈敏度– DC：25 A RMS：17.7 A峰值：500 A	5 mA	DC - 15 MHz	≤23 ns	US$ 3,680
TCP0030A	RMS：30 A峰值：50 A	1 mA	DC - ≥120 MHz	≤2.92 ns	US$ 4,590
TCP404XL	高電流靈敏度– DC：500 A RMS：500 A峰值：750 A	1 A	DC - 2 MHz	≤175 ns	US$ 5,010
TCP0150	RMS：150 A峰值：500 A	5 mA	DC - ≥20 MHz	≤17.5 ns	US$ 5,420



主要特點和優點

• 簡便易用，準確進行AC/DC 電流測量
• DC - >50 MHz 帶寬
• 鉗口直徑5 mm (0.2 英寸)
• 準確測量*低每格10 m 的電流
• 精度高，DC 增益誤差一般小于1%
• 分芯結構，簡便地連接電路
• 低噪聲和DC 漂移



TCP0020 產品優點

•  20 ARMS*電流功能
• 100 A峰值脈沖電流功能
• TekVPI探頭接口，直接連接示波器
• 在示波器顯示屏上自動確定顯示單位和讀數
• 單鍵消磁和自動清零控制，簡便易用
• 簡便進入示波器顯示的探頭菜單，提供探頭設置控制和工作狀態信息
• 通過TekVPI示波器實現遠程控制功能



TCP0020應用

• 電源
• 半導體器件
• 逆電器/ 轉換器
• 電子鎮流裝置
• 工用/ 消費電子
• 移動通信
• 馬達驅動器
• 交通運輸系統

TCP0020, TCP2020, TCP202A

TCP0020、TCP2020和TCP202A是簡便易用的高性能AC/DC電流探頭家族，設計用于各種示波器。TCP0020 設計采用 TekVPITM 探頭接口直接連接示波器，TCP202A 設計采用TekProbeTM 探頭接口直接連接示波器。TCP2020 設計用于帶 有BNC 輸入及>100 kΩ 輸入端接的任何儀器。

這些AC/DC電流探頭提供了足夠的性能，可以支持50 MHz測量系統帶寬。TCP0020 和TCP2020 提供了*20 ARMS 的量程，TCP202A 提供了*15 A DC + 峰值A(chǔ)C 的量程。這些探頭還提供了*低10m的*的電流精度，這對滿足當前極具挑戰性的電流測量需求至關重要。



美國泰克 TCP0020 示波器電流探頭 主要技術參數



型號	TCP0020
帶寬	DC to ≥50 MHz
上升時間	≤7 ns
*電流	20 ARMS (TCP0020和TCP2020) 15 A DC +峰值AC (TCP202A)
*峰值脈沖電流	100 A (TCP0020和TCP2020) 50 A (TCP202A)
*靈敏度	10 mA (在支持1 mV/div設置的示波器上)
耦合	僅DC耦合
*裸線電壓	150 V CAT II (300 V CAT II絕緣線)
DC精度	±1%典型值, ±3%保修值
*安培秒乘積	1000 A*μs (TCP0020和TCP2020) 500 A*μs (TCP202A)
插入阻抗	0.036Ω @ 1 MHz 0.117Ω @ 10 MHz 0.54Ω @ 50 MHz
信號延遲	17 ns
溫度	工作溫度：0°C - +50°C
	非工作溫度：–40°C - +75°C
法規標準	安全：CSA1010.1:1997, CSA1010.2.032-96, IEC61010-1:2001, IEC61010-2-032
探頭頭部尺寸		毫米	英寸
	高	30.5	1.2
	寬	15.2	0.6
	長	148	5.8
其它尺寸		毫米	英寸
	電纜長度	2	79
重量		公斤	磅
	僅探頭	0.227	0.5
	毛重	1.22	2磅11盎司
電源要求	T C P 0 0 2 0使用T e k V P I T M探頭接口通過示波器直接供電。 TCP2020通過AC適配器供電。(請在訂貨時指明電源插頭) TCP202A使用TekProbeTM探頭接口通過示波器直接供電,或使用TPA-BNC適配器時通過TekVPITM探頭接口供電。
標配保修	一年部件和人工。



美國泰克 TCP0020 示波器電流探頭 訂貨信息



TCP0020

AC/DC電流探頭。

包括:說明書(英語),探頭地線－長6英寸(196-3120-xx),尼龍攜帶箱(016-1952-xx)。



TCP2020

AC/DC電流探頭。

包括:說明書(英語),探頭地線－長6英寸(196-3120-xx),尼龍攜帶箱(016-1952-xx), AC適配器(在訂貨時請指明電源插頭選項)。



TCP202A



AC/DC電流探頭

包括:說明書(英語),探頭地線-長6英寸(196-3120-xx),尼龍攜帶箱(016-1952-xx)。



電源插頭選項(僅TCP2020)



選項	說明
選項A0	北美電源插頭, 115 V, 60 Hz
選項A1	歐洲通用電源插頭, 220 V, 50 Hz
選項A2	英國電源插頭, 240 V, 50 Hz
選項A3	澳大利亞電源插頭, 240 V, 50 Hz
選項A5	瑞士電源插頭, 220 V, 50 Hz
選項A6	日本電源插頭, 100 V, 110/120 V, 60 Hz
選項A10	電源插頭, 50 Hz
選項A11	印度電源插頭, 50 Hz
選項A12	巴西電源插頭, 60 Hz
選項A99	沒有電源線



服務選項



選項	說明
選項C3	三年校準服務
選項C5	五年校準服務
選項D1	校準數據報告
選項D3	三年校準數據報告(要求選項C3)
選項D5	五年校準數據報告(要求選項C5)
選項R3	三年維修服務
選項R5	五年維修服務



附件



附件	說明
015-0601-50	電流環路, 1圈, 50Ω,帶有BNC連接器,用于性能檢驗
067-1686-xx	偏移校正/校準夾具
