線圈DC110V控制系統DC220VIe40A
1.產品的用途和使用范圍

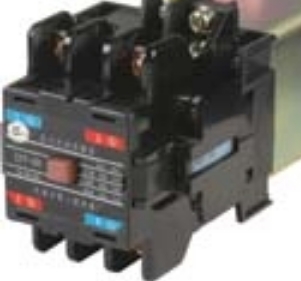

TSE11-CZT-20直流接觸器，適用于電壓220V直流控制電路中，作為接通和分斷電路負載之用，TSE11-CZT-20直流接觸器，能夠充分滿足電力機車、內燃機車和電動機車組、電器控制系統的特殊要求。TSE11-CZT-20直流接觸器，適用于直流電機控制，直流電磁鐵控制，蓄電瓶回路，電容回路等控制系統中。
2.產品的特點
直流接觸器設計充分吸收了外，結合我國的實際情況和工藝水平，取得了很好的效果，以下是接觸器的主要結構分別闡述：
2.1電磁系統
TSE11-CZT-20型直流接觸器，采用裝甲螺管式結構，其吸力特性較平坦，起始力距大，漏磁可充分利用。采用該結構使接觸器投影面積減小，為克服直動螺管式電磁鐵結構機械壽命低的缺點，在套管內采用了內襯聚四氟乙烯套，由于聚四氟乙烯材料的高耐磨性和的自潤性，加之將銜鐵用無心磨精工，使其摩擦力降至小，從而大大提高了接觸器的機械壽命。TSE11-CZT-100型電磁鐵采用U型鐵結構，線圈電源回路由電子模塊相連，達到高電壓吸合低電壓保持，能起到節能作用。
2.2觸頭系統
主觸頭采用橋式雙斷點形式，增加斷開點，從而減小開距，TSE11-CZT-20直流接觸器在靜觸頭U型彎中間縫隙處安裝導磁片，能很好的將分斷時產生的電弧吹離觸頭，并迅速將之熄滅，能達到提高觸頭壽命的效果。輔助觸頭采用斜滑道自摩擦結構，在觸頭閉合過程中，動觸頭和靜觸頭接觸后，產生相對滑動摩擦。使觸頭的靈敏度和性都有大幅度提高，可以用于24V、10mA的電路中。
2.3滅弧系統
TSE11-CZT-20直流接觸器滅弧系統的設計，是保證主回路分斷性能的重要部分，采用磁鐵滅弧方式。為了獲得較高的磁場強度，同時防止高溫和長期使用造成磁場強度衰減的問題，比較各種磁性材料性能后，采用鑄造磁鋼鋁鎳鈷合金材（ALNiCo8)牌號為LNGT60。這種合金磁性材料具有：性能穩定，居里溫度高等特性。經過型式試驗，和安裝在內燃機車上試驗運行30萬公里（-中修期）測試磁鋼的表面磁場強度，衰減微乎其微。由于磁鋼的表面磁場強度恒定值，它同時克服了利用磁吹線圈滅弧時，觸頭臨界分斷困難的現象。
主觸頭參數：
使用類別：DC—3
約定自由空氣發熱電流Ith(A)：70
額定值：220V；5.5kW；3
輔助觸頭參數：
使用類別：DC—13
約定自由空氣發熱電流Ith(A)：10
額定值：220V；0.
額定絕緣電壓主觸頭690V 輔助電路部為440V
額定控制電源電壓DC110V 48V 24V 220V
電器壽命：接觸器主觸頭電壽命分合不少60萬次
機械壽命：在主觸頭不通電的情況下，給電磁鐵控制線圈加額定控制電源電壓，接觸器的機械壽命不應少于600萬次
工作制：八小時工作制，斷續周期工作制，不間斷工作制及安裝
