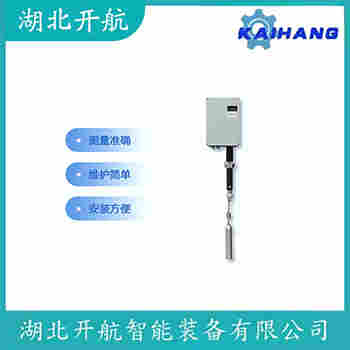

SLSNB3200DWA1DX1YCR3重錘物位儀表開航

價格

電議

型號

SLSNB3200DWA1DX1YCR3

品牌

開航

所在地

湖北省黃岡市

更新時間

2025-05-08 13:46:52

瀏覽次數

次

產品簡介

SLSNB3200DWA1DX1YCR3重錘物位儀表開航

產品描述

重錘料位計的工作原理及性能分析
一、工作原理
重錘料位計是一種基于機械式測量的物位檢測設備，其核心工作原理是通過重錘的垂直運動和位置反饋實現料位測量，具體過程如下：
機械傳動與測量啟動
傳感器設備（含可逆電機、鋼纜、重錘等）安裝于料倉頂部?？刂苾x表發出測量信號后，電機驅動鋼纜釋放重錘，使其從倉頂起始位置勻速垂直下降。
接觸檢測與信號觸發
重錘接觸物料表面時，因物料托舉作用導致鋼纜松弛，觸發微動開關或磁傳感器動作。此時控制裝置立即向電機發送反轉指令，提升重錘返回倉頂，直至觸碰頂部限位停止。
距離計算與料位輸出
測量單元通過霍爾效應傳感器或編碼器記錄鋼纜釋放長度（H1），結合預設料倉高度（H），計算實際料位高度（H2=H-H1）。結果通過4-20mA模擬信號、RS485協議或繼電器輸出至控制系統。
SLSNB3200DWA1DX1YCR3重錘物位儀表開航

二、性能特點
高可靠性
機械式測量：采用重錘直接接觸物料，抗粉塵、電磁干擾能力強，尤其適用于重粉塵環境（如電廠灰?guī)?、煤倉）。
無機械觸點設計：傳感器信號通過特制采集單元輸出，減少故障率，運行穩定性高。
寬量程與高精度
量程范圍廣：測量距離可達45.7米（標準型），支持定制長量程（如60米）。
高分辨率：采用磁霍爾效應技術和微控制器，測量分辨率可達0.045英寸（約1.14毫米），滿足高精度需求。
環境適應性
耐低溫：電子倉耐低溫能力達-40℃，適用于低溫儲罐或戶外環境。
防塵防水：光學傳感器隔離密封設計，避免粉塵污染；防護等級達IP66/NEMA 4，適應惡劣工況。
智能化功能
自診斷與報警：內置自校驗技術，可檢測斷纜、埋錘等故障并發出報警信號。
多模式操作：支持自動定時測量、手動測量及遠程控制，適應不同工況需求。
數據通信：提供4-20mA模擬信號、RS485信號或脈沖信號輸出，支持與PLC、DCS系統聯網。
維護便捷性
鋼纜清潔設計：配備可更換擦塊和清潔刷，自動清除鋼纜表面附著物，延長使用壽命。
模塊化結構：傳感器與控制儀表分離設計，便于安裝調試和故障排查。
SLSNB3200DWA1DX1YCR3重錘物位儀表開航
