FT8000自動化數據采集控制系統

價格
電議

型號
FT8000

品牌
費思泰克

所在地
深圳市

更新時間
2023-11-20 10:02:40

瀏覽次數


    FT8000自動化數據采集控制系統是費思設計開發的一套多功能數據采集控制系統,應用FPGA+ARM組合實現了高速數據采集,同時支持?jǐn)?shù)字輸入輸出,繼電器控制,萬用表測量等功能。系統由DAQ底板、DAQ數據采集卡、SWITCH通信卡、EXB擴展卡、RELAY8/16/24繼電器卡、IO輸入輸出卡、DMM嵌入式萬用表卡組成。系統自帶百兆網卡與工業級RS485通信,可非常方便實現自動化系統的數據采集、系統控制、測量。

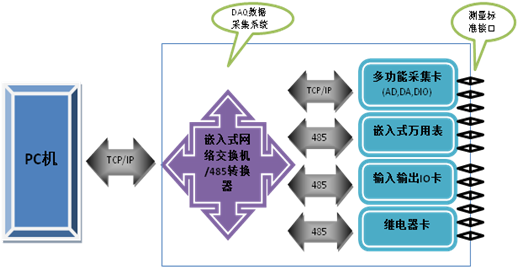

    圖 0?1:FT8000系統架構圖




    多功能卡



    萬用表卡

    IO卡

    繼電器卡

    通道擴展卡

    交流電壓測量卡

    交流電流卡

    直流電壓測量卡

    直流電流測量卡

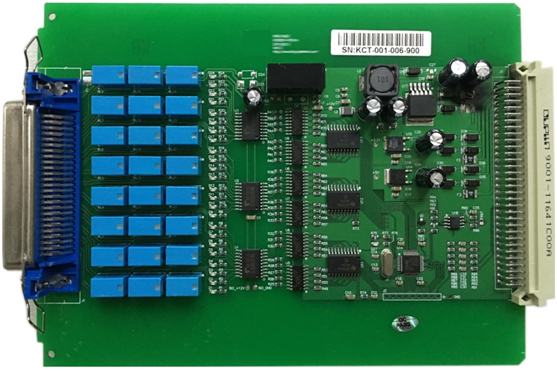

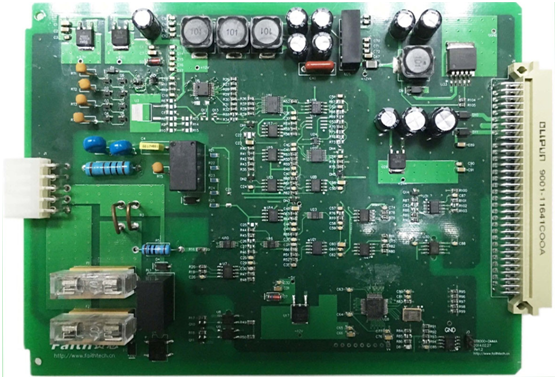

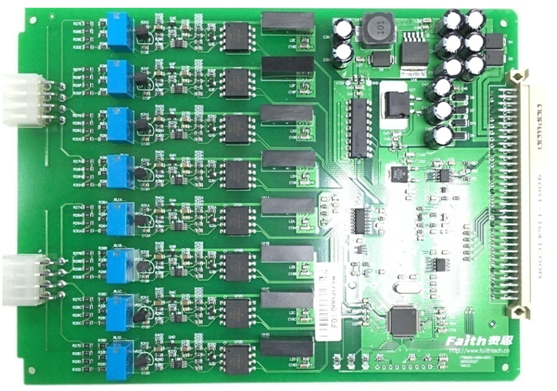

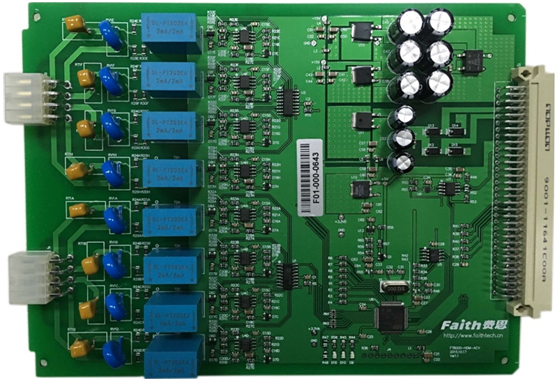

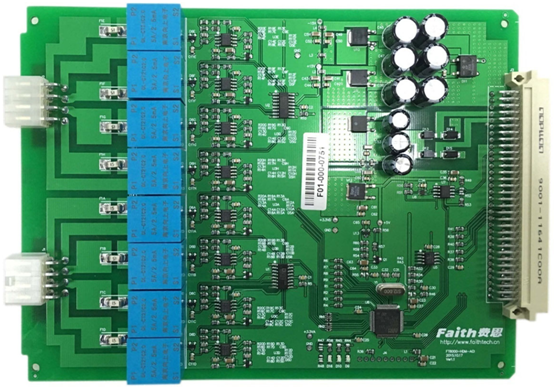

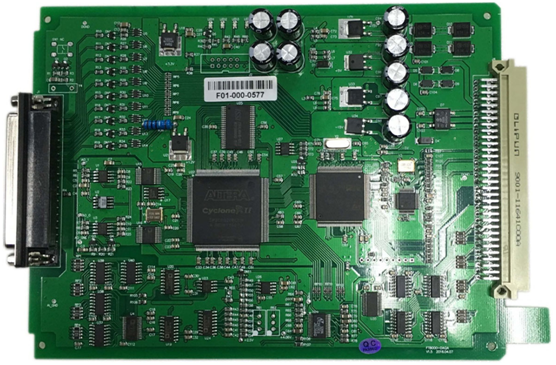

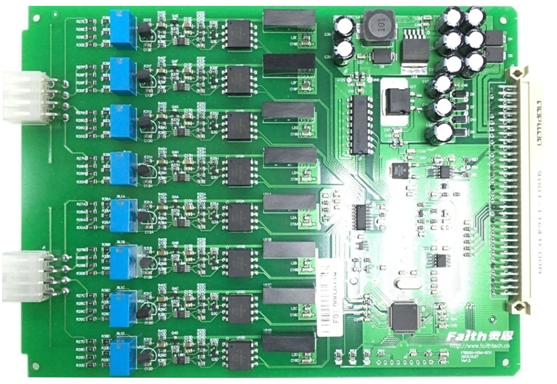

    圖 0?2:FT8000系統實物圖





    FT8000系統包含:DAQ卡,SWITCH卡、IO卡、EXB擴展卡、繼電器卡、萬用表卡等多種板卡。所有的卡均插在底板上,對外通過一個百兆網口通訊,主要可實現:

    2  32路ADC(可擴展成48路)、2路DAC、10路TTL電平DIO;

    2  1Mbps單通道ADC高速數據采集;

    2  100Kbps 多通道ADC同時采集;

    2  ADC可配四種增益:±10V、±5V、±1V、±200mV

    2  1Mbps數字DAC輸出;

    2  1Mbps速率 TTL電平輸入采集;

    2  1Mbps速率 TTL電平輸出脈沖;

    2  可測1Mbps以下TTL電平頻率,周期,脈寬;

    2  4路20Kbps PWM方波輸出;

    2  可多檔位測交/直流(0-500V)電壓、交/直流(0-10A)電流、二/四線制測(0-20M)電阻。



    FT8000自動化數據采集控制系統主機箱及板卡一覽簡表:






    名稱




    型號




    說明




    測控系統主機箱




    FT8000




    機箱共17個測控功能板卡卡位:DAQA卡固定2個卡位,其余15個卡位可任意配置功能卡。機箱提供系統通訊及供電,寬度19英寸,高度4U,100M LAN接口,同時支持UDPTCP




    數字信號IO




    FT8000-IOA




    16TTL數字信號輸入,8TTL數字信號輸出




    繼電器卡




    FT8000-RB8A




    8路可控繼電器通道,10A




    繼電器卡




    FT8000-RS16A




    16路可控繼電器通道,1A




    繼電器卡




    FT8000-RS24A




    24路可控繼電器通道,1A




    多功能卡




    FT8000-DAQA




    32路單端通道(或16路差分通道)ADC,2路通道DAC10路通道(每路輸入輸出可配)DIO




    通道擴展卡




    FT8000-EXTA




    DAQA模擬通道擴展卡,一套FT8000系統*多能裝15EXTA




    萬用表卡




    FT8000-DMMA




    交、直流電壓測量,交、直流電流測量,二線制電阻測量,四線制電阻測量




    交流測量卡




    FT8000-HDM-AC




    4路交流電壓,4路交流電流




    交流電壓測量卡




    FT8000-HDM-ACV




    8路交流電壓




    交流電流測量卡




    FT8000-HDM-ACI




    8路交流電流




    直流測量卡




    FT8000-HDM-DC




    4路直流電壓,4路直流電流




    直流電壓測量卡




    FT8000-HDM-DCV




    8路直流電壓
